主要技术参数:

    l符合国际EN61000-2014 EN55103.1-2009EN55103.2-2009等测试标准和符合国标GB/T 13582-1992 GB/T14218-2018 GB/T7251.12-2013等质量检测标准;

    l通过CQCCE认证并获得证书,通过第三方及EMC检测并获得报告;

    l可视化灯光控制系统: TCP/IPsACNArt-NetRDM等协议通讯下,实现实时调光台、调光柜、网络解码器、灯光控制主机、配电柜、环境监测解码器等设备监控,同时直观显示在线与离线状态,并且采用蓝、绿、灰三种不同颜色显示设备之间的联接状态,继电器直通工作模式智能分组设置,实现时序导通(选配);

    l多备份无极触发控制技术:每个模块独立CPU中央处理器,实现DMX全数字解码及独立调光控制功能,互不干涉,确保ABC三相负载平衡,自动识别回路地址码,依自然数字顺序排列,实现多系统、多解码、多备份、多工工作;

    l智能识别自动切换控制功能:控制系统根据负载的特性,智能识别阻性负载、非阻性负载或空载,系统自动切换至相应的工作模式,阻性负载为调光模式,非阻性负载为直通模式(选配);

    l继电器效率补偿技术:继电器工作瞬间高压<350V,继电器使用寿命延长高达10倍以上,负载灯具使用寿命延长高达50%(选配);

    l无限制调光控制技术:在网络和DMX通信中实现多链路地址码零空置(例:第六台96回路调光柜起始地址可设置为481,以此类推),并任意设置起始地址码(选配);

    l继电器开关延时设置:继电器状态下时序导通,避免对电网瞬间冲击;

    l在线自诊断:实时监测工作电压、MCURS485通讯、DMX512、在线抽屉等状态;

    l工作模式设置:调光、直通、开关、稳压四种工作模式,通过远程可视化系统、柜门触摸屏、抽屉面板任意设置;

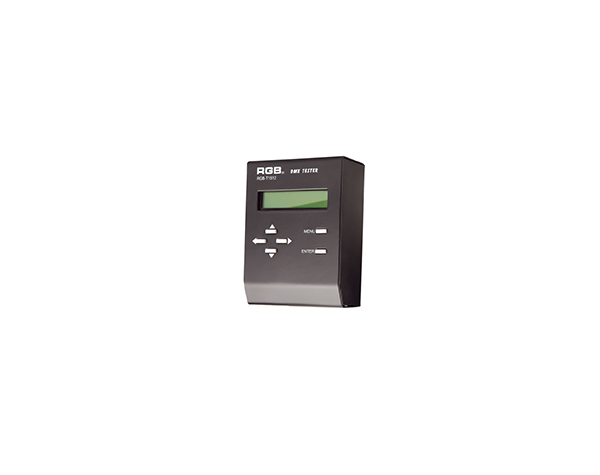

    l有线遥控器:系统单调光柜、多调光柜步进式调光/直通控制,系统单路、多路同时发送和接收DMX网络信号检测,实时捕获DMX网络错码,直观的光柱、亮度百分比、十六进制显示模式;

    l双液晶显示:柜身为彩色触摸液晶显示器,监控调光柜参数,每个抽屉单元液晶显示器显示工作状态;

    l柜身显示屏:彩色触摸液晶显示屏智能显示,实时监控大柜运行状态,同时控制及设置现场DMX地址、调光曲线、工作模式、网络、初始化、在线抽屉、柜号、起始地址、工作模式、预热值、自诊断等参数;

    l抽屉显示屏:每个抽屉自带液晶显示屏,显示回路地址、负载相位、调光亮度、工作模式、开关状态等参数,独立的LED工作状态指示,调光/直通手动切换及最高优先级紧急开关模式;

    l远程反馈、远程PC显示及设置功能:远程监控当前大柜运行状态,包括大柜初始化、恢复出厂默认值、工作方式、短路保护次数、调光设置、网络协议、预热值等主要参数的远程PC显示及设置;

    l双路DMX512RDMRJ45、光纤输入方式,全网络的 TCP/IPsACNArt-Net网络协议;

    l支持Android和iOS两大平台的APP应用模式(选配);

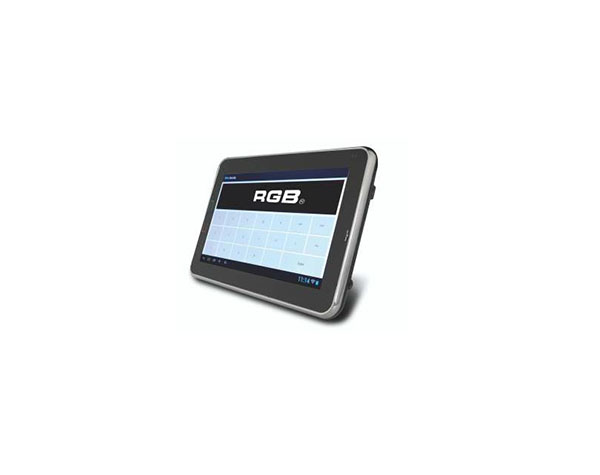

    l移动触摸屏:自带系统移动触摸屏,支持调光柜参数设置及整个系统调光柜调光及控制(选配);

    l预存15条调光曲线及无限的自定义调光曲线设置;

    l无线WIFI控制:无线遥控调光功能(选配);

    l调试找灯、应急调光、编辑、后备场景记录、编辑、回放功能,场景数≥999

    l紧急场景记录:当所有控制信号突然中断,系统自动保持最后一个场景;

    l智能风机功能:具有低速、中速、高速和智能4种功能选择,当选择智能时,根据大柜内部工作温度自动切换至停止、低速、中速、高速模式;

    l双备份电源系统:具备电源的状态指示、报警,主电源出现故障可立即启动备用电源;

    l热插拔功能:支持正常带电工作状态下的抽屉插拔与互换,即插即用功能;

    l电压自动补偿功能:当输入电源电压在180-240V之间变化时,输出电压不变,确保灯的亮度保持不变(选配);

    l智能监测功能:监测开路、短路、三相平衡等状态;

    l动态预热及记录功能:节能并延长灯泡使用寿命,检测每路负载的消耗功率(选配);

    l高效节能环保控制技术:功率因数≥0.98,提高能源使用效率,减少负载的无功损耗;

    l防护柜身结构:高品质镀锌材料,提高防潮、防腐、防尘性能,保证系统安全可靠;

    l柜身安装接线方式:后接线或前接线(靠墙安装),上进线或下进线;

    l调光自保护功能:高强度可控硅,直接短路次数大于100次,且具有预热值设置功能,同时每个回路具有高性能的独立式 RCD保护装置(选配);

    l三种独立输出方式:正弦波、可控硅、继电器三种输出;

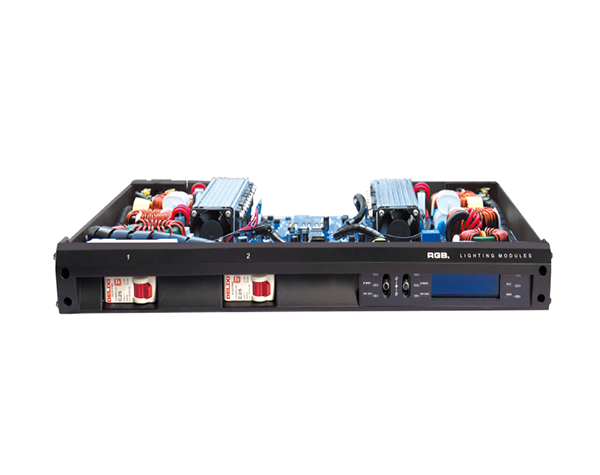

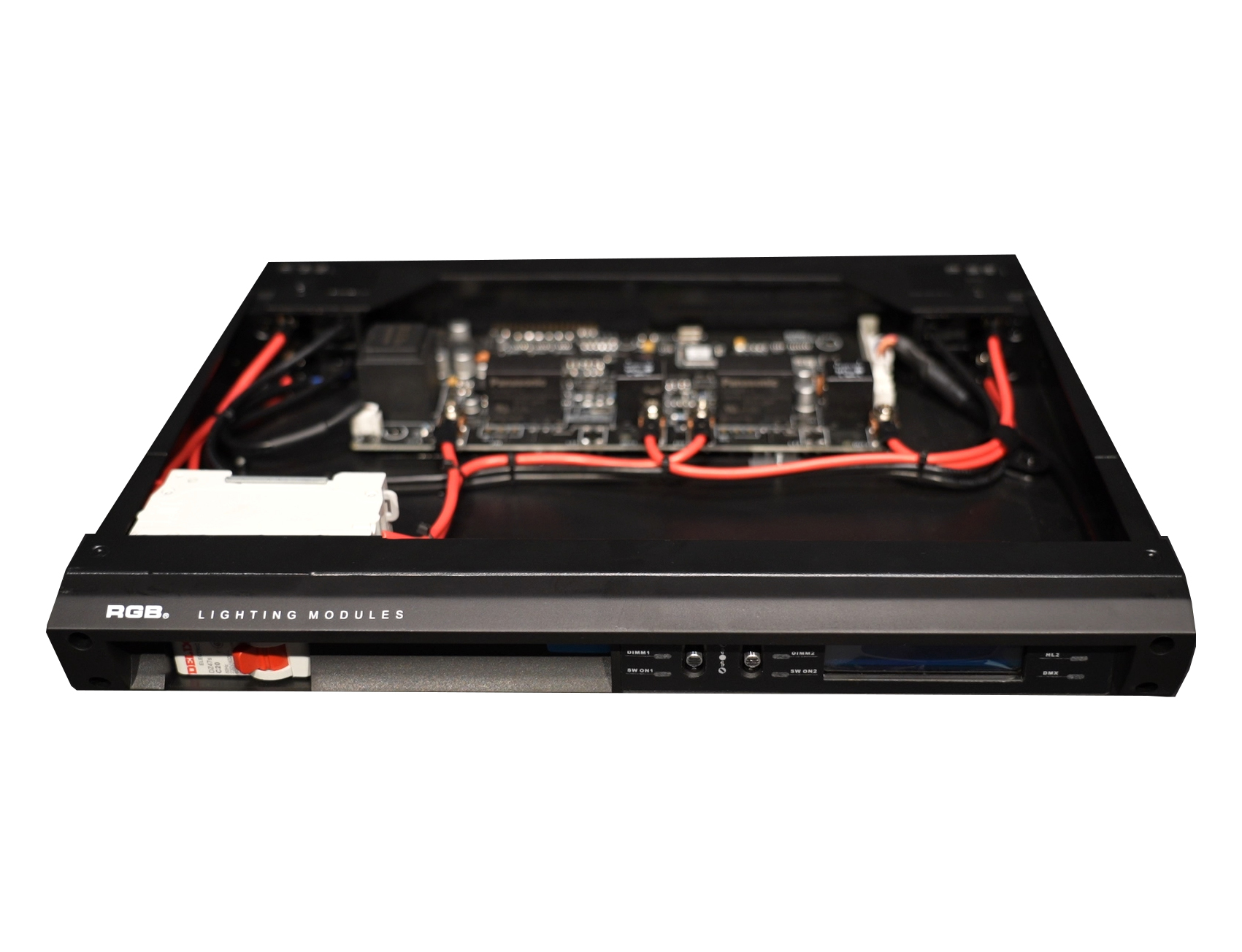

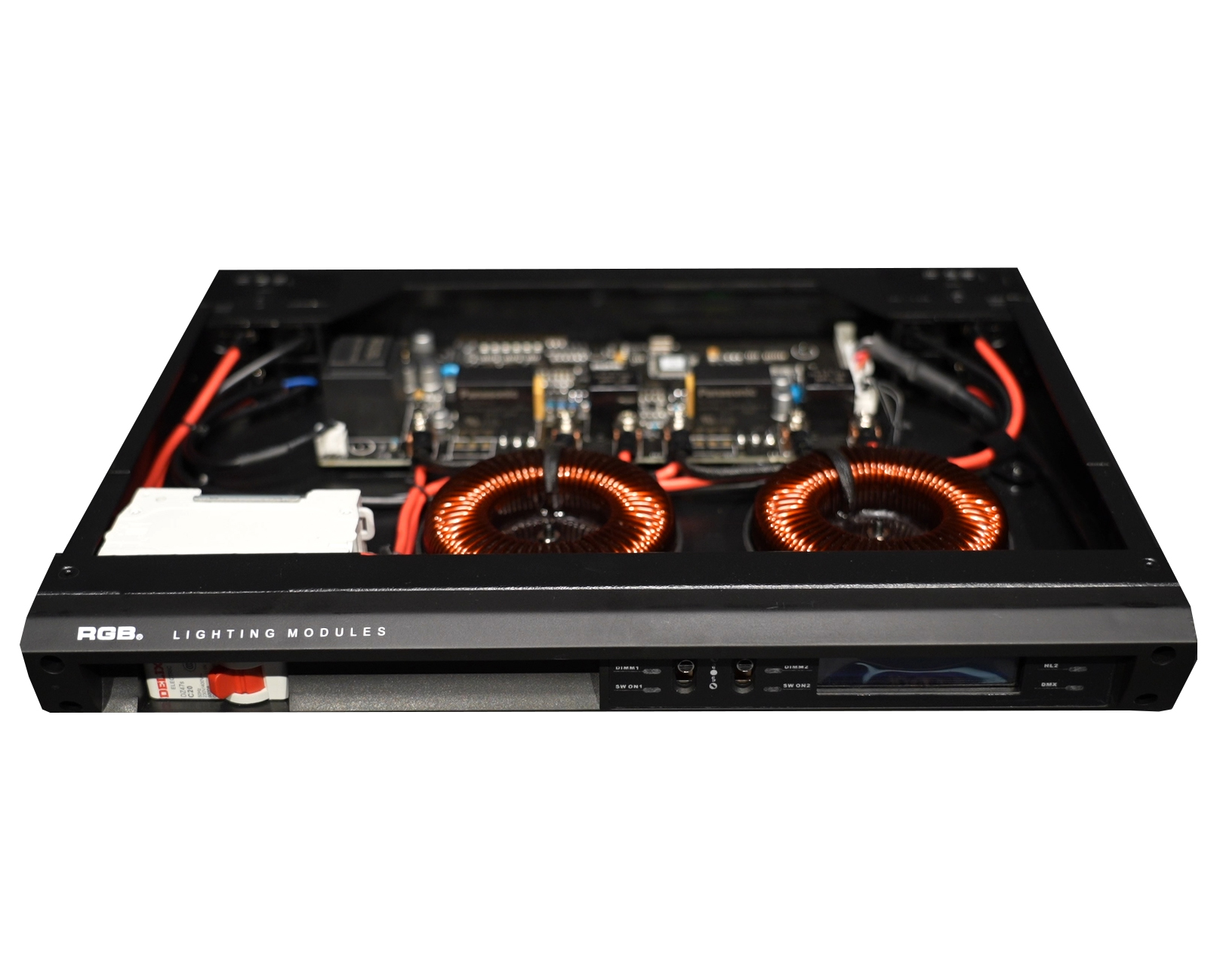

    l四种抽屉单元选择:正弦波、可控硅、继电器、可控硅与继电器混合,兼容于同一调光柜同时工作,互不干涉;

    l高品质双向可控硅,2500V光耦光电隔离及防静电15KV,避免高电压串入控制系统;

    l极强的抗干扰能力:符合GB/T 14218-2018一级机标准要求,扼流电感抑制电流上升时间280-450μs

    l高品质工业级继电器:直接DC触发控制,高效抗瞬间脉冲电流,可选配高品质机械闭锁继电器;

    l高效散热设计:优良的风路系统设计,铝合金抽屉外壳,散热性能极佳,提高使用寿命;

    l高调光精度:4096级;

    l60回路、96回路两种模式;


    供  电:三相五线制,单相90-240VAC50Hz/60Hz;

    信号接口:2DMX-512RDMRJ45、光纤、WIFI(选配);

    正弦波高效率:工作效率≥98%,功率因数≥0.98

    正弦波调光特性:实现无限级AC-AC0-100%)完整的正弦波调幅调光;

    上升时间:280-450μs

    每路最大负载功率: 3KW4KW5KW6KW等;


    外观尺寸(mm) :

     产品型号                                                                                                               高

      60 路                              579                                              445                                1720

      96 路                              579                                              445                                2075


    净重(kg):

      产品型号                  正弦波 (6KW)                     可控硅(4KW)             继电器

                                   正弦波与继电器混合            可控硅与继电器混合

      60 路                            293                                     283                          226

      96 路                            411                                     372                          331
