• 7i智能网络报告型调光柜
  • 系列型号:RGB-7i,RGB-7iK

             7i具有双系统、双解码、双触发、双工双备份中央解码处理器的智能网络报告型调光柜,性能稳定可靠,广泛应用于大、中、小型剧院,获得业界专家老师们的好评。适用于剧院、电视台和体育馆等不同场所。


  •   主要性能特点:

    ● 符合国家GB/T 13582-1992 、GB/T14218-2018、GB/T 17743-2017质量检测标准;

    ● 通过3C认证并获得证书,通过CE认证并获得证书,通过第三方及EMC检测并获得报告;

    ● 采用双系统、双解码、双触发、双工双备份中央解码处理器,主、副系统互为备份、无缝智能切换,保证硅柜具有高可靠性和高稳定性;

    ● 柜身自带8.4寸液晶显示器,可对硅柜各项参数直接修改,并直观显示硅柜工作状态;

    ● 具有可选择的电压自适应功能,能根据输入电压的状况,自动调节输出最大值,以保护灯泡免受高电压之冲击;

    ● 具有预热功能,可设置0~20%的预热输出;

    ● 内置嵌入式以太网络控制器;带有双DMX-512接口、RGB网接口,RJ-45标准LAN以太网接口和光纤接口,支持硅柜的网络连接,并同时支持sACN、ART-net网络协议;

    ● 采用光电隔离的输入接口,避免高压反串回控制端而影响调光台工作;

    ● 双DMX信号有A/B两路独立输入,可设定为单独(A或B)/混合(大者优先)/备份(A优先,自动切换)等工作模式;

    ● 现场调光功能:自带数字调光,可任意设定任一硅路的亮度值;带有总控,方便启动/关闭现场调光功能;

    ● 现场系统状态报告功能:硅柜现场可察看硅块温度、硅柜温度、三相输入电压、硅路输出电压和电流;可以多种方式察看调  调光亮度(DMX信号值);可察看输出回路“OK”/断路/短路;

    ● 高触发精度:4096级;

    ● 系统状态遥测与报告功能(Reporting):可将硅柜的柜温、硅温、三相输入电压、硅路输出电压和电流、散热风扇转速等系统状态通过LAN网络或RGB遥测返送回控制室进行系统状态的遥测与报告;

    ● 散热风扇自动开关功能:当硅柜有输出且温度超过48℃时开启风扇,否则关停风扇;

    ● 超温报警和保护功能:可同时在硅柜上和控制室的Reporting系统上实现警告与保护:当硅块温度超过80℃或硅柜温度超过60℃时(可更改此临界温度值)时报警;当硅块温度超过105℃或硅柜温度超过80℃时可启动自动保护功能(也可禁止自动保护 功能);具有输出过流(短路)保护功能,最大限度避免烧硅;

    ● 调光曲线选择功能:预置12条可供用户选择的调光曲线,并可按用户需求任意设定特殊调光曲线,调光线性和一致性极佳;

    ● 独特的防护柜身结构:采用高品质镀锌材料,提高防潮、防腐、防尘性能,保证系统安全可靠;

    ● 多种回路选择:60回路、96回路等;

    ● 调光、开关、直通触发(继电器)三种功能,每路同时具备调光和继电器直通功能;具有紧急备份急救场功能;

    ● 场景保持功能:当所有控制信号突然中断,系统自动保持最后一个场景;

    ● 热插拔功能:支持正常带电工作状态下的抽屉插拔与互换,即插即用功能;

    ● 抽屉面板具有回路路地址码智能数码管显示,电流电压、过流和过压LED指示;

    ● 采用ST高品质双向可控硅及高效的信号光耦隔离放大器,可避免高电压串入控制系统,具有 RCD保护装置(选配);

    ● 采用高品质工业级继电器,直接的DC触发控制,抗瞬间电流高达150A;

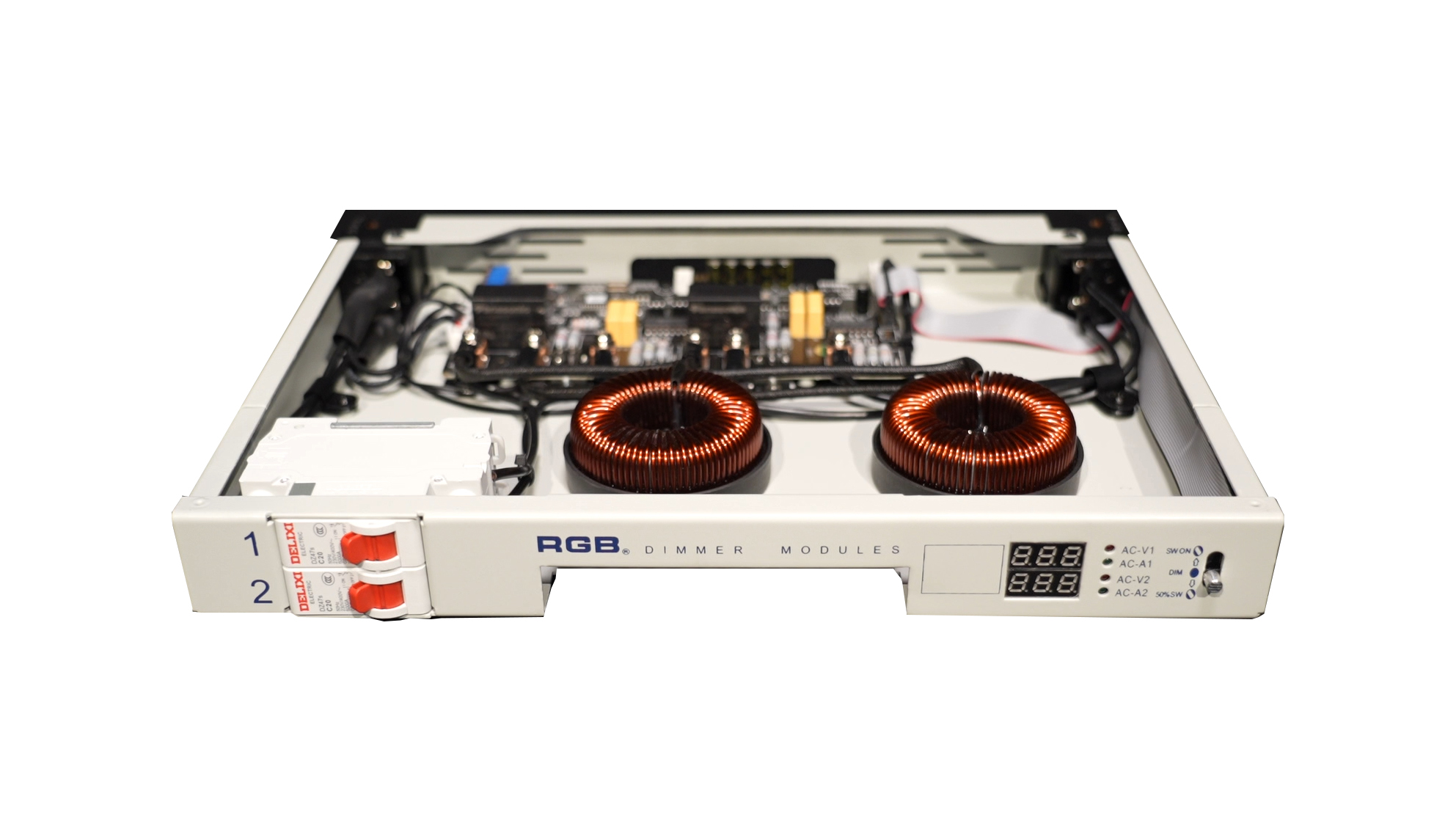

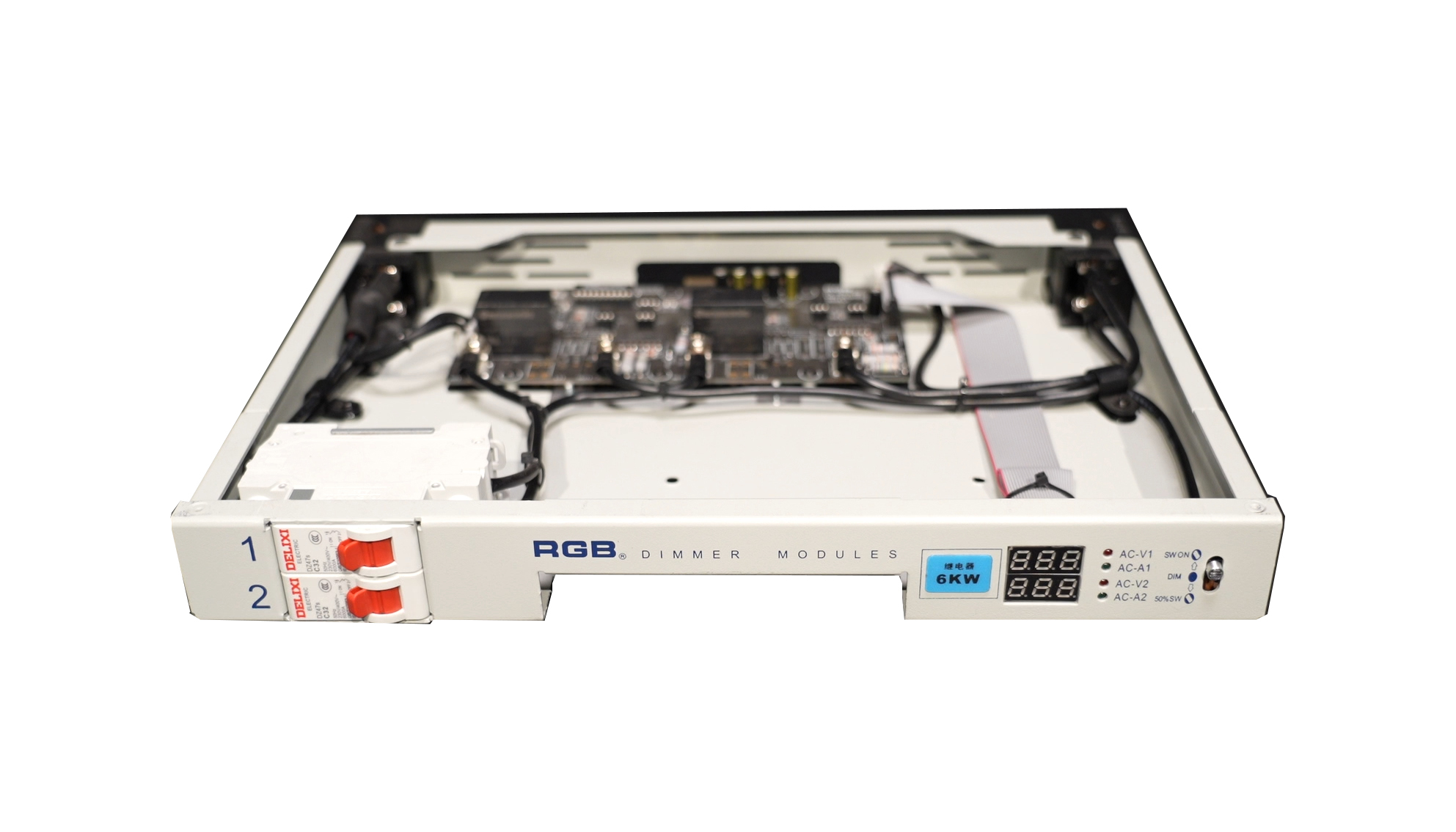

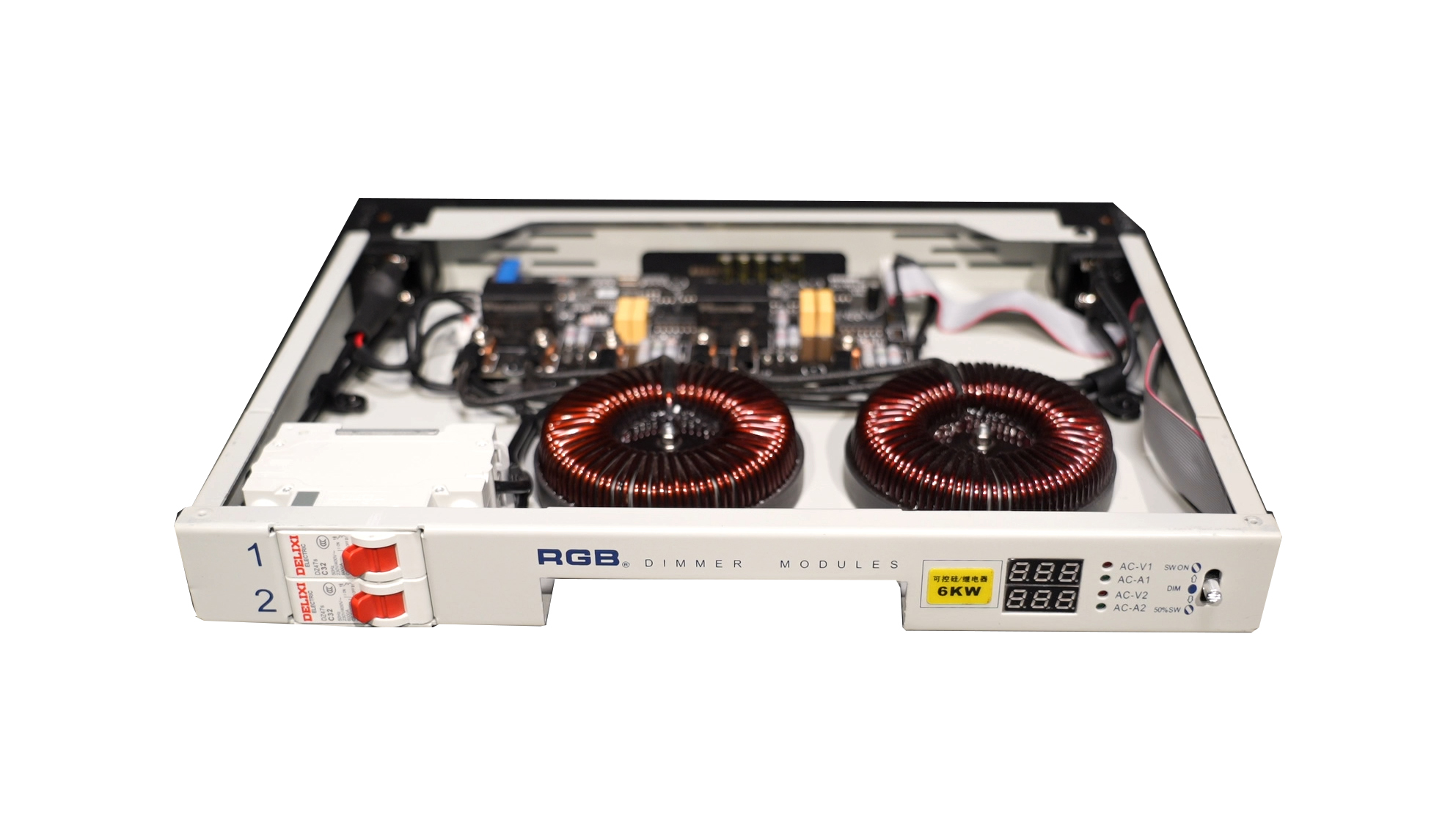

    ● 三种抽屉单元选择:可控硅、继电器、可控硅与继电器混合,兼容于同一台调光柜同时工作,互不干涉;

    ● 采用高效抗干扰磁环,达到国家《电子调光设备无线电骚扰特性限值及测量方法》(GB17743-2005/CISPR 15:2005)一级机的要求,抗干扰能力极,电流上升时间≥300μs;

    ● 独特的高效散热设计:优良的风路系统设计,铝合金抽屉外壳,散热性能极佳,提高使用寿命;

    ● 每路负载功率:3KW、4KW、5KW、6KW等。


    技术参数:

    ● 供      电:采用三相五线制,单相90-240VAC;

    ● 频      率:50Hz或60Hz;

    ● 信号接口:2个DMX-512、RJ45、RDM、光纤(选配);

    ● 上升时间:≥300μs;

    ● 回路接触电阻:<0.05欧姆;

    ● 整机功耗:<100W;

    ● 抗电强度:≥2500V/1min;

    ● 绝缘电阻:≥2MΩ/DC1000V;

    ● 满载温升:<50℃;

    ● 总 噪 声:<60dB;


    外观尺寸(mm) :

     产品型号                               深                                      宽                                       高

     60 路                                   720                                    515                                   1720

     96 路                                   720                                    515                                   2165


    净重(kg) :

     产品型号                            可控硅                                继电器                       调光/直通混合

     60 路                                   206                                     180                                    211

     96 路                                   280                                     235                                    286
