主要技术参数：

l符合国际EN61000-2014 、EN55103.1-2009、EN55103.2-2009等测试标准和符合国标GB/T 13582-1992 、GB/T14218-2018、 GB/T7251.12-2013等质量检测标准；

l通过CQC认证并获得证书，通过CE认证并获得证书，通过第三方及EMC检测并获得报告；

l可视化监控系统：sACN、Art-Net、RGB-Net、RDM等协议通讯下，实现实时设备监控，直观显示设备在线与不在线状态，同时采用蓝色、绿色、灰色三种不同颜色显示设备之间的联接状态（选配）；

l多备份无极触发控制技术：每个模块独立CPU中央处理器，实现DMX全数字解码及独立调光控制功能，互不干涉，确保A、B、C三相负载平衡，自动识别回路地址码，依自然数字顺序排列，实现多系统、多解码、多备份、多工工作；

l智能识别自动切换控制功能：控制系统根据负载的特性，智能识别阻性负载、非阻性负载或空载，系统自动切换至相应的工作模式（阻性负载为调光模式，非阻性负载为直通模式）；

l继电器效率补偿技术：继电器工作瞬间高压＜350V，继电器使用寿命延长高达10倍以上，负载灯具使用寿命延长高达50%（选配）；

l无限制调光控制技术：在网络和DMX通信中实现多链路地址码零空置（例：第六台96回路调光柜起始地址可设置为481，以此类推），并任意设置起始地址码；

l双语言系统：支持中文和英文显示，任意切换；

l有线遥控器：系统单调光柜、多调光柜步进式调光/直通控制，系统单路、多路同时发送和接收DMX网络信号检测，实时捕获DMX网络错码，直观的光柱、亮度百分比、十六进制显示模式；

l双液晶显示：柜身为彩色触摸液晶显示器，监控调光柜参数，每个抽屉单元液晶显示器显示工作状态；

l无供电状态下，可独立24小时监测工作环境实时温度和湿度；

l柜身显示屏：彩色触摸液晶显示屏智能显示，实时监控大柜运行状态，同时控制及设置现场DMX地址、调光曲线、工作模式、网络、初始化、在线抽屉、柜号、起始地址、工作模式、预热值、自诊断等参数；

l抽屉显示屏：每个抽屉自带液晶显示屏，显示回路地址、负载相位、调光亮度、工作模式、开关状态等参数，独立的LED工作状态指示，调光/直通手动切换及最高优先级紧急开关模式；

l远程反馈、远程PC显示及设置功能：远程监控当前大柜运行状态，包括大柜初始化、恢复出厂默认值、工作方式、短路保护次数、调光设置、网络协议、预热值等主要参数的远程PC显示及设置；

l双路DMX512、RDM、RJ45、光纤输入方式，支持全网络的sACN、Art-Net、RGB-Net网络协议；

l支持Android和iOS两大平台的APP应用模式（选配）；

l移动触摸屏：自带系统移动触摸屏，支持调光柜参数设置及整个系统调光柜调光及控制（选配）；

l预存21条调光曲线及≥999的自定义调光曲线设置；

l无线WIFI控制：支持无线遥控调光功能（选配）；

l具有调试找灯、应急调光、“场”编辑、后备场景记录、编辑、回放功能，场景数≥999；

l紧急场景记录：当所有控制信号突然中断，系统自动保持最后一个场景；

l智能风机功能：具有低速、中速、高速和智能4种功能选择，当选择智能时，根据大柜内部工作温度自动切换至停止、低速、中速、高速模式；

l双备份电源系统：具备电源的状态指示、报警，主电源出现故障可立即启动备用电源；

l热插拔功能：支持正常带电工作状态下的抽屉插拔与互换，即插即用功能；

l具有可选择的电压自动补偿功能，当输入电源电压在180-240V之间变化时，输出电压不变，确保灯的亮度保持不变（选配）；

l具有可选择的设备负载自动测试功能，能准确测试出负载的状况如：开路、短路、三相平衡等；

l带锁的安装、调试、维护后门：可随时规范标准扎线及故障紧急排除；

l动态预热及记录功能：节能并延长灯泡使用寿命，检测每路负载的消耗功率（选配）；

l高效节能环保控制技术：功率因数≥0.98，提高能源使用效率，减少负载的无功损耗；

l独特的防护柜身结构：采用高品质镀锌材料，提高防潮、防腐、防尘性能，保证系统安全可靠；

l调光自保护功能：高强度可控硅，直接短路次数大于100次，且具有预热值设置功能，同时每个回路具有高性能的独立式 RCD保护装置（选配）；

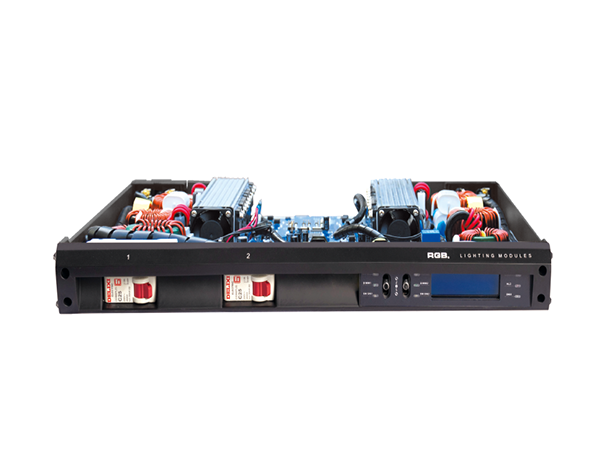

l支持三种独立输出方式：正弦波、可控硅、继电器三种输出；

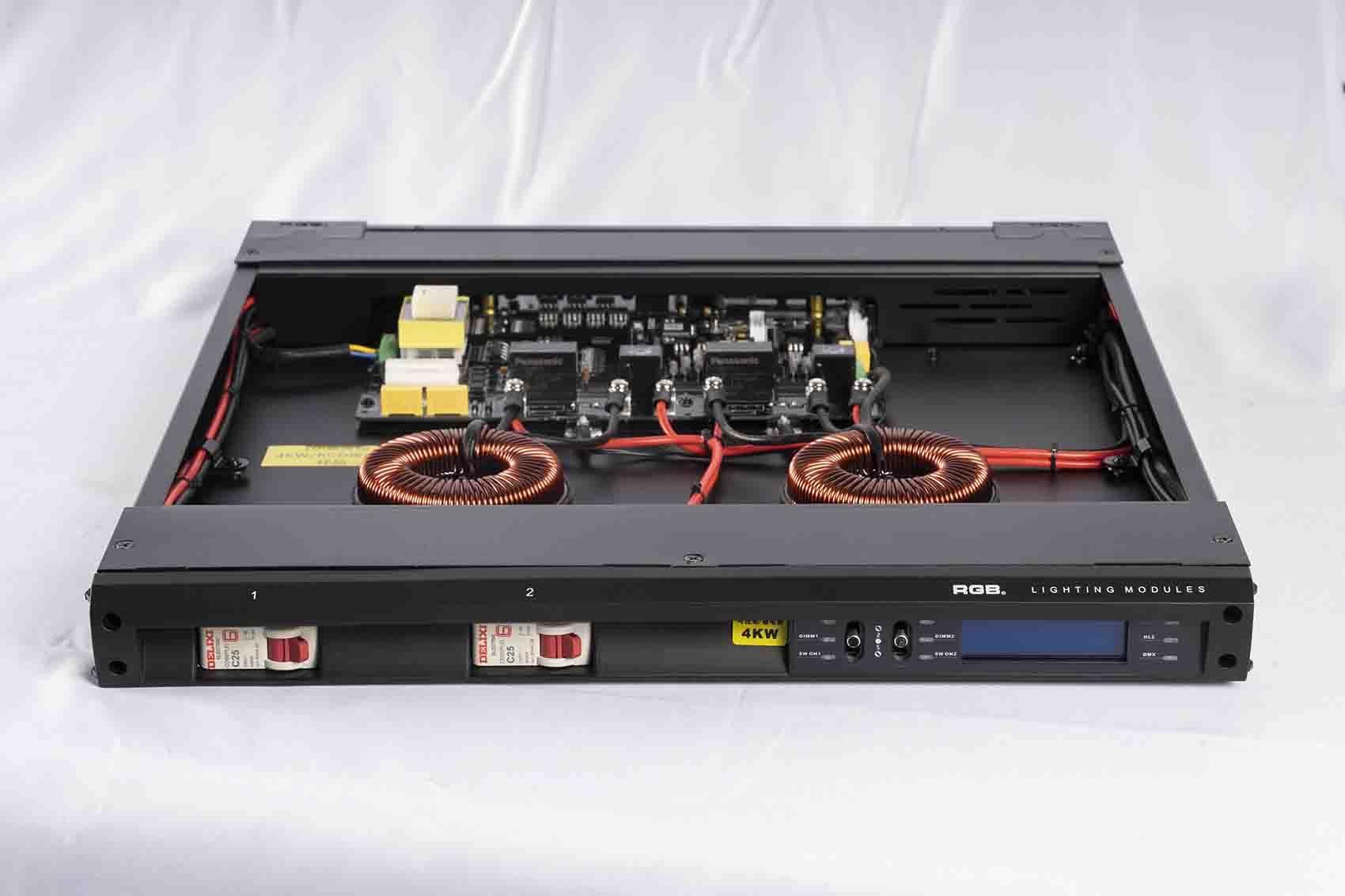

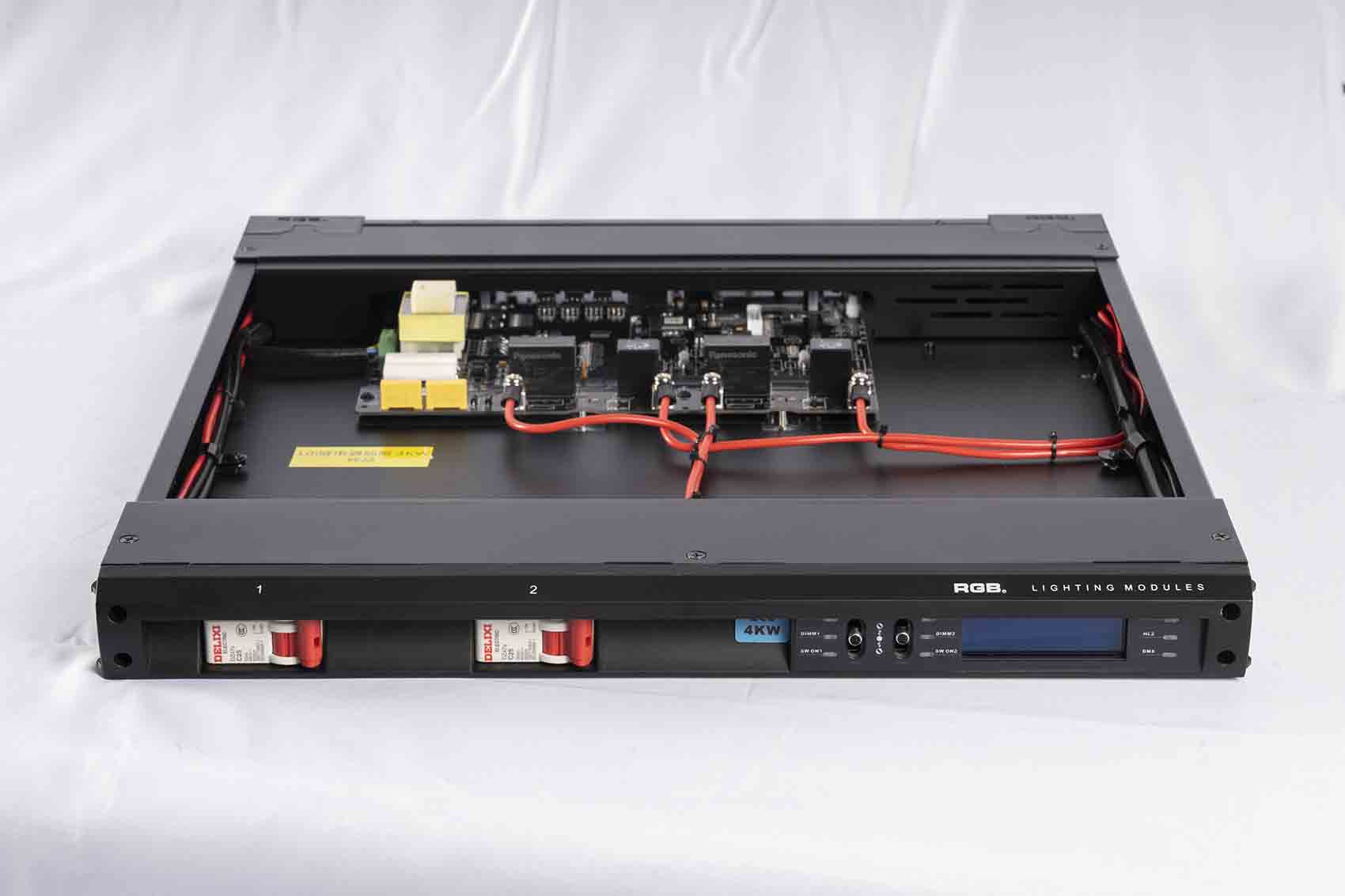

l四种抽屉单元选择：正弦波、可控硅、继电器、可控硅与继电器混合，兼容于同一调光柜同时工作，互不干涉；

l高品质双向可控硅，2500V光耦光电隔离及防静电15KV，避免高电压串入控制系统；

l极强抗干扰能力：符合GB/T 14218-2018一级机标准要求，扼流电感抑制电流上升时间350-450μs；

l高品质工业级继电器：直接DC触发控制，高效抗瞬间脉冲电流，可选配高品质机械闭锁继电器；

l独有高效散热设计：优良风路系统设计，铝合金抽屉外壳，散热性能极佳，提高使用寿命；

l高调光精度：4096级；

l60回路、96回路两种模式；

供     电：三相五线制，单相90-240VAC，50Hz/60Hz；

信号接口：2个DMX-512、RDM、RJ45、光纤、WIFI（选配）；

正弦波保真性：＜0.3%的谐波失真；

正弦波高效率：工作效率≥98%，功率因数≥0.98；

正弦波调光特性：实现无限级AC-AC（0-100%）完整的正弦波调幅调光；

上升时间：350-450μs；

每路最大负载功率： 3KW、4KW、5KW、6KW等；



外观尺寸（mm）:

  产品型号                        深                        宽                           高

    60 路                          610                      489                        1720

    96 路                          610                      489                        2075

 净重（kg）:

产品型号             正弦波（6KW)             可控硅 (4KW)                继电器

                       正弦波与继电器混合    可控硅与继电器混合

  60 路                       282                              264                           231

  96 路                       407                              389                           325
