10i 可视化调光系统
l友好的、人性化的、可视化的拓扑图显示方式,实时自定义灯光系统的现场配接架构,实时地监控本网络区域内所有设备,包括符合Art-Net、sACN、TCP/IP、RGB-Net、RDM标准协议的舞台灯光设备;
l双屏显示,主屏拓扑图,色差分别在线或离线设备,实时监控,副屏通用树状排列方式菜单,直接选择显示相关参数,远程智能监控、简捷设置、现场调光;
l外网云数据的查阅、更新、保存;
lAPP无线终端的监控、设置;
l双网口、双协议的网络可备份系统;
l系统资源共享的舞台灯光网络设备统一管理、设置、监控;调光柜采用国际顶尖工艺标准设计制造;
l配电系统、场灯系统、环境监控系统、RDM灯具监控系统多网合一;
10i 可视化调光控制中心
l智能识别符合Art-Net、sACN、TCP/IP、RGB-Net 、RDM 标准协议的灯光设备,并且自动检测在线、离线状态;
l鼠标移至某个设备时,显示当前设备名称、ID 、 IP等主要数据;
l不同颜色显示不同状态报警信息;
l双屏界面显示,主屏显示灯光系统拓扑图 ,副屏实时监测及设置灯光系统设备参数;
l智能识别实时在线设备,并自动生成相应设备图标;
l跟踪并报告拓扑图每个链路数据发送(信号源)和接收状态、数据丢包率等参数,同时支持检测设备端口联接状态;

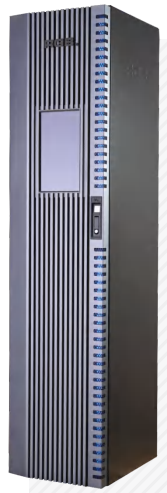

10i 可视化智能混合调光柜
主要技术参数:
l符合国际EN61000-2014、EN55032-2015、EN55035-2017等测试标准和符合国标GB/T13582-1992、GB/T14218-2018、GB/T7251.12-2013等质量检测标准;
l通过CQC认证并获得证书,通过CE认证并获得证书,通过第三方及EMC检测并获得报告;
l可视化监控系统:双彩色显示器,主屏显示拓扑图,副屏支持监控和设置所有在线设备数据和参数,网络区域内,主屏拓扑图直观显示所有符合sACN、Art-Net、RGB-Net 、TCP/IP、RDM标准协议的设备,并且自动检测设备在线与不在线联接状态,蓝色(RDM信号在线)、绿色(网络信号在线)、灰色(离线),支持远程网络IP设置、RDM灯具ID设置,同时智能识别设备名称、ID、IP等;
l多备份无极触发控制技术:每个模块独立CPU中央处理器,实现DMX全数字解码及独立调光控制功能,互不干涉,确保A、B、C三相负载平衡,自动识别回路地址码,依自然数字顺序排列,实现多系统、多解码、多备份、多工工作;
l智能识别自动切换控制功能:控制系统根据负载的特性,智能识别阻性负载、非阻性负载或空载,系统自动切换至相应的工作模式(阻性负载为调光模式,非阻性负载为直通模式);
l继电器效率补偿技术:继电器工作瞬间高压<350V,继电器使用寿命延长高达10倍以上,负载灯具使用寿命延长高达50%;
l无限制调光控制技术:在网络和DMX通信中实现多链路地址码零空置(例:第六台96回路调光柜起始地址可设置为481,以此类推),并任意设置起始地址码;
l双语言系统:支持中英文显示,任意切换;
l双液晶显示:柜身为触摸彩色液晶显示器,监控调光柜参数,每个抽屉单元液晶显示器显示工作状态;
l无供电状态下,可独立监测24小时工作环境实时温度和湿度;
l柜身显示屏:彩色触摸液晶显示屏智能显示,实时监控大柜运行状态,同时控制及设置现场DMX地址、调光曲线、工作模式、网络、初始化、在线抽屉、柜号、起始地址、工作模式、预热值、自诊断等参数;

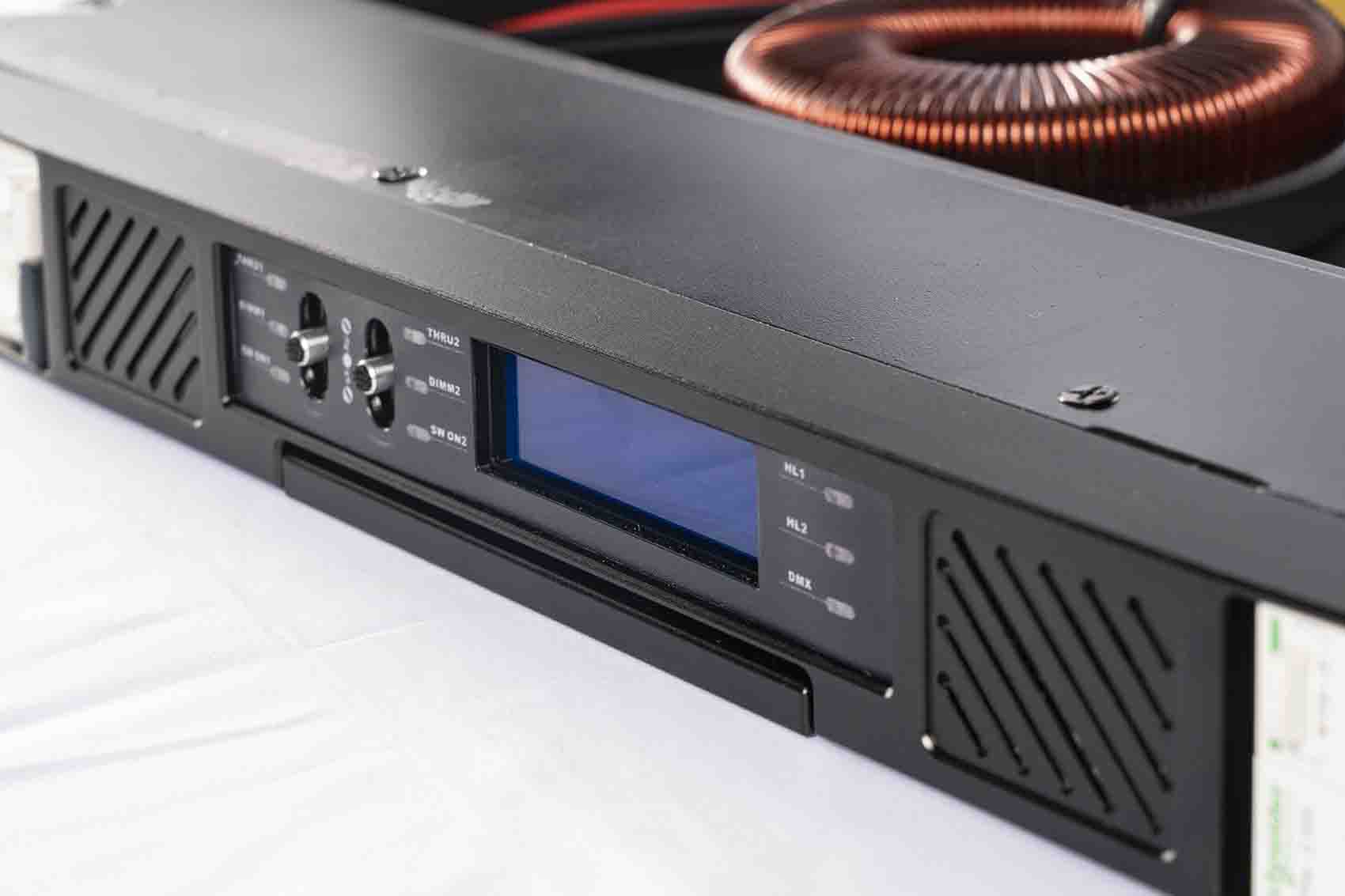

l抽屉显示屏:每个抽屉自带液晶显示屏,显示回路地址、负载相位、调光亮度、工作模式、开关状态等参数,独立的LED工作状态指示,调光/直通手动切换及最高优先级紧急开关模式;
l远程反馈、远程PC显示及设置功能:远程监控当前大柜运行状态,包括大柜初始化、恢复出厂默认值、工作方式、短路保护次数、调光设置、网络协议、预热值等主要参数的远程PC显示及设置;
l双路DMX512、RDM、RJ45、光纤输入方式,全网络的sACN、Art-Net、RGB-Net网络协议;
l支持Android和iOS两大平台的APP应用模式;

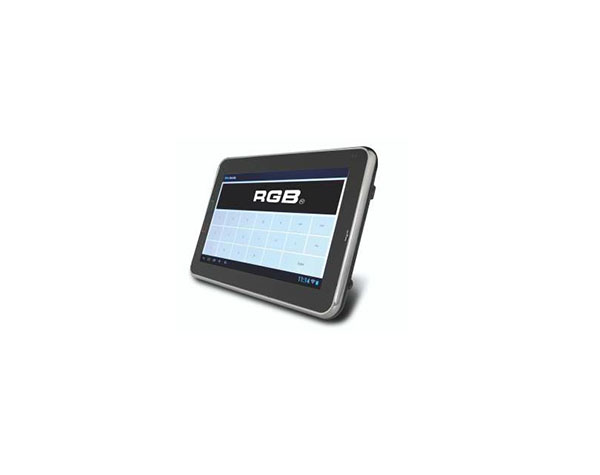

l移动触摸屏:自带系统移动触摸屏,支持调光柜参数设置及整个系统调光柜调光及控制;
l预存21条调光曲线及≥999的自定义调光曲线设置;
l具有调试找灯、应急调光、“场”编辑、后备场景记录、编辑、回放功能,场景数≥999;
l场景保持功能:当所有控制信号突然中断,系统自动保持最后一个场景;
l智能风机功能:具有低速、中速、高速和智能4种功能选择;当选择智能时,根据大柜内部工作温度自动切换至停止、低速、中速、高速模式:
l双备份电源系统:具备电源的状态指示、报警,主电源出现故障可立即启动备用电源;
l热插拔功能:支持正常带电工作状态下的抽屉插拔与互换,即插即用功能;

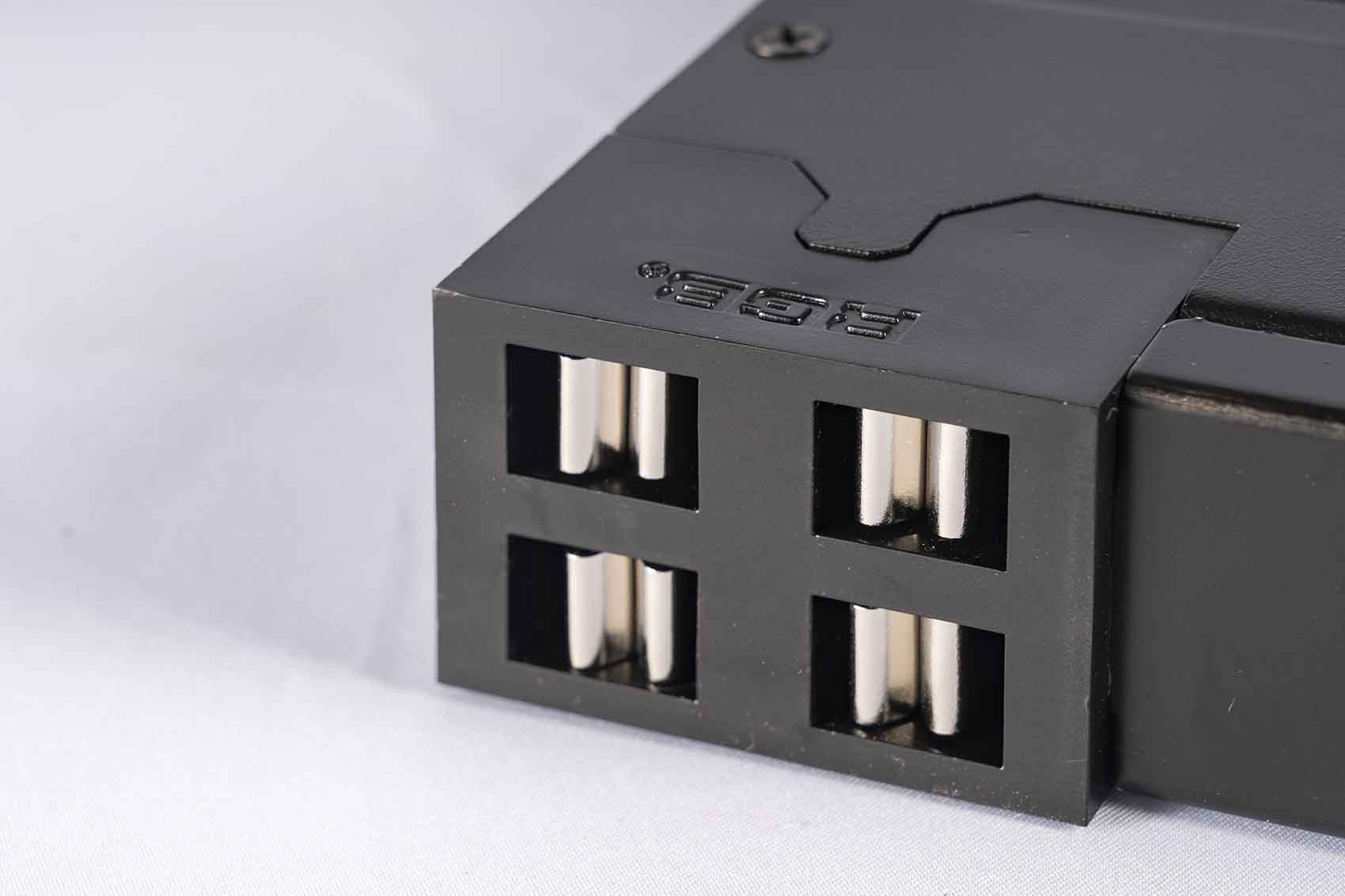

l超强抗氧化传导连接:主要连接器件镀金工艺,极佳的抗氧化、传导性能,保持导电率2.4x10-8;
l具有可选择的电压自动补偿功能,当输入电源电压在180-240V之间变化时,输出电压不变,确保灯的亮度保持不变;
l具有可选择的设备开机负载自动测试功能,能准确测试出负载的状况如:开路、短路、三相平衡等;

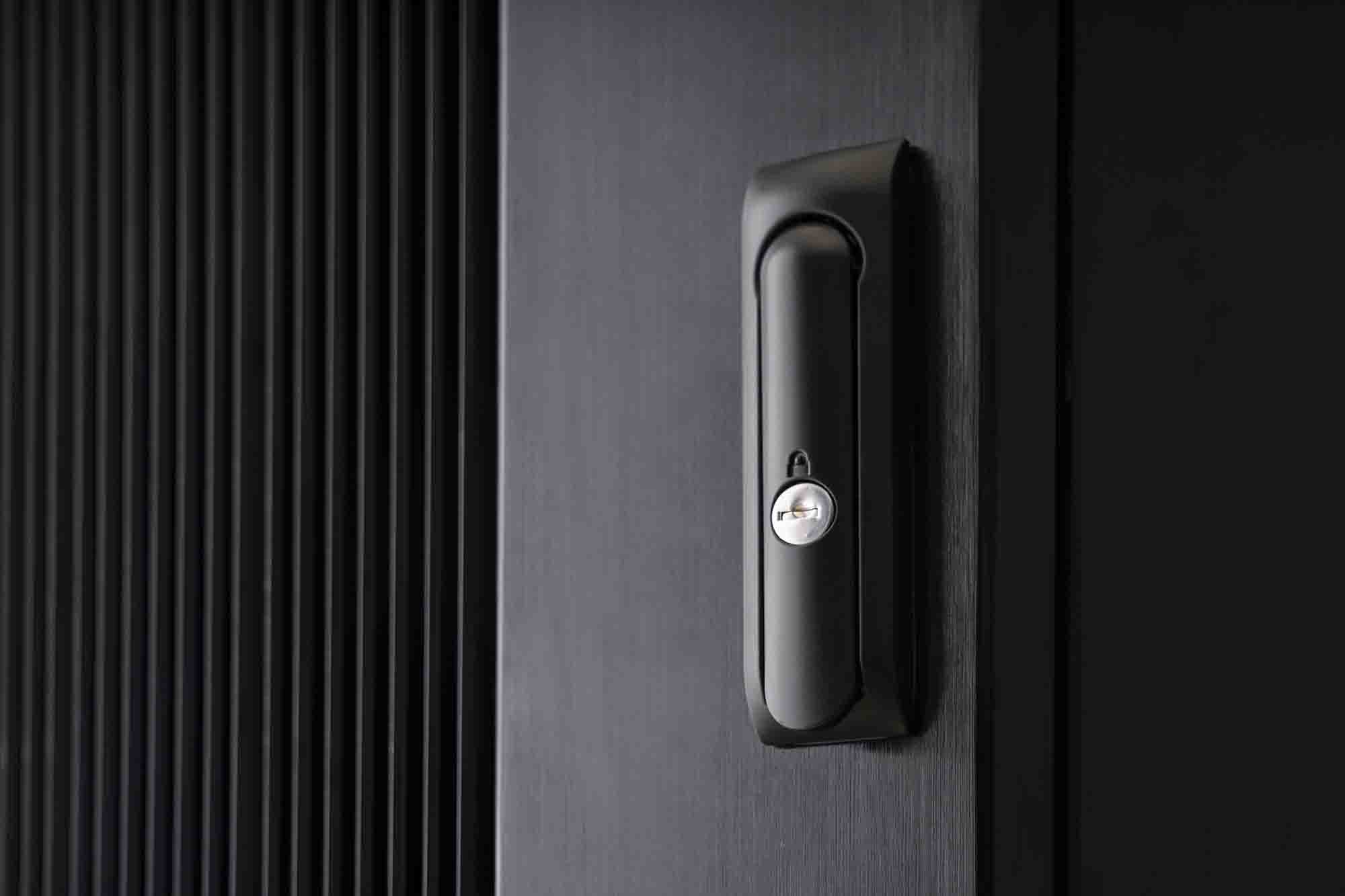

l带锁的安装、调试、维护后门,可随时规范标准扎线及故障紧急排除;
l优良的散热柜门设计:一次成型的铝合金柜门结构,散热优良;
l动态预热及记录功能:节能并延长灯泡使用寿命,检测每路负载的消耗功率;
l高效节能环保控制技术:功率因数≥0.98,提高能源使用效率,减少负载的无功损耗;
l独特的防护柜身结构:采用高品质镀锌材料,提高防潮、防腐、防尘性能,保证系统安全可靠;

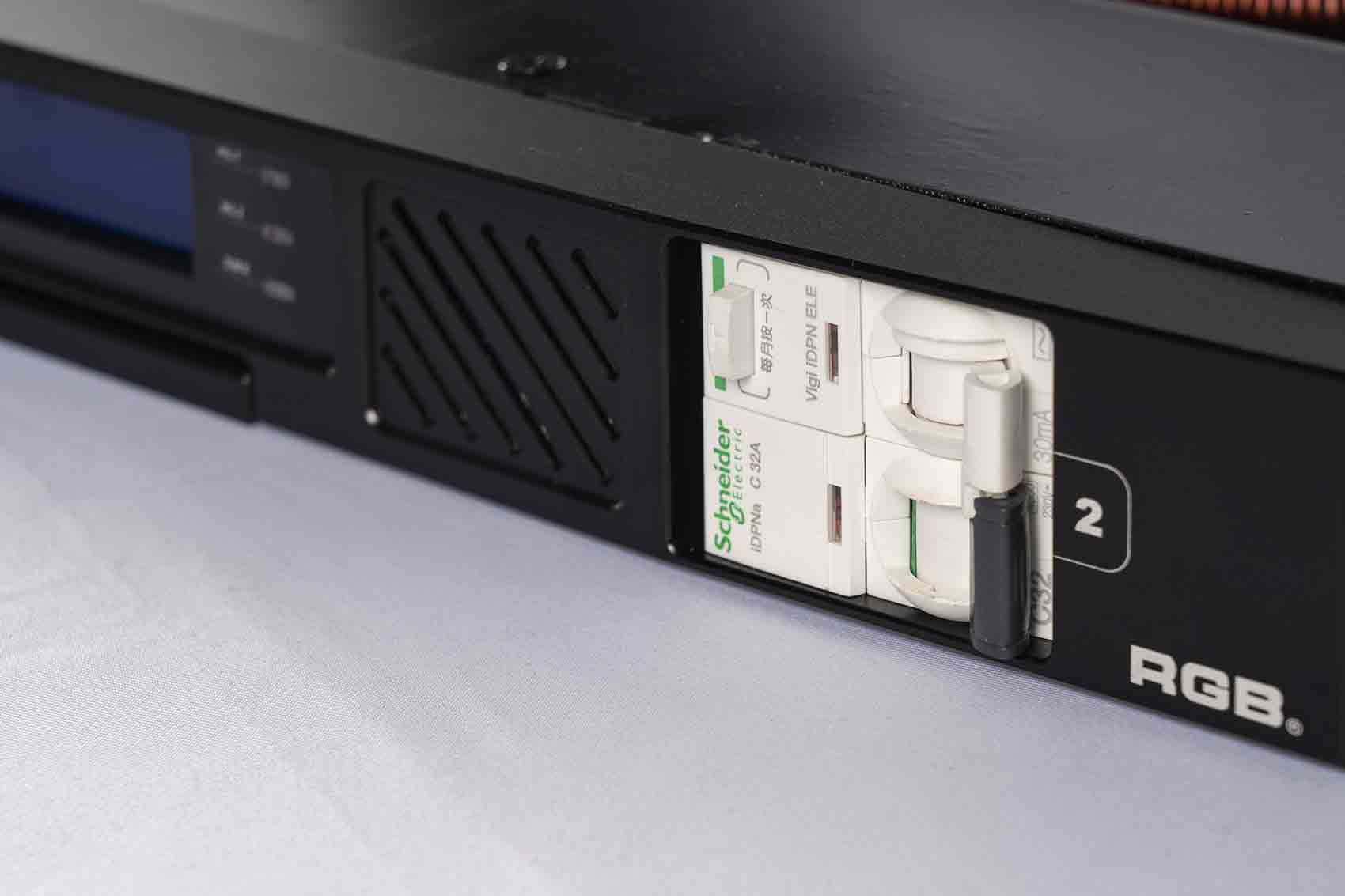

l调光自保护功能:高强度可控硅,直接短路次数大于100次,且具有预热值设置功能,同时每个回路具有高性能的独立式 RCD保护装置;
l支持三种独立输出方式:正弦波、可控硅、继电器三种输出;

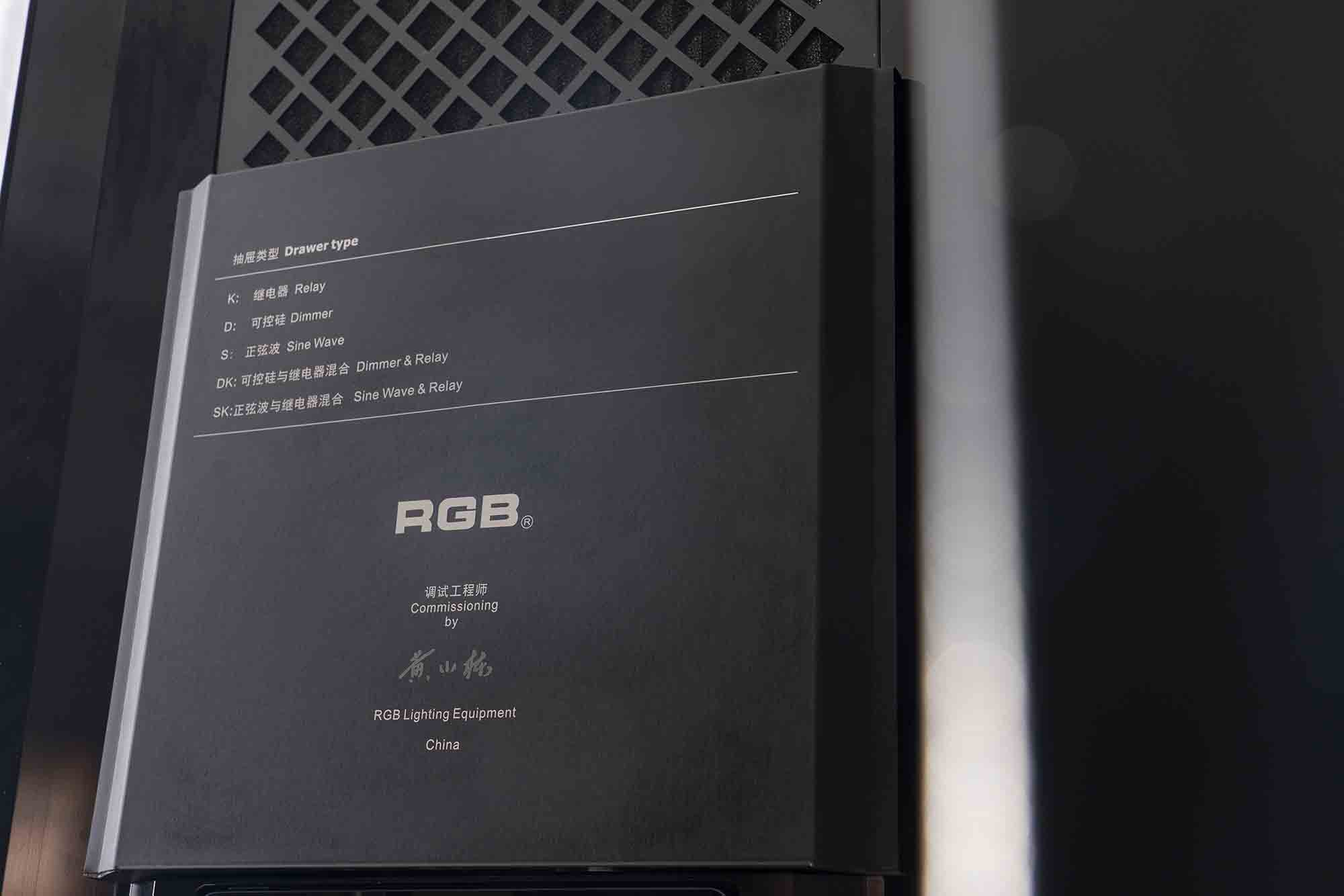

l五种抽屉单元选择:正弦波、可控硅、继电器、可控硅与继电器混合、正弦波与继电器混合,并且兼容于同一台调光柜同时工作,互不干涉;
l高品质双向可控硅,2500V光耦光电隔离及防静电15KV,避免高电压串入控制系统;

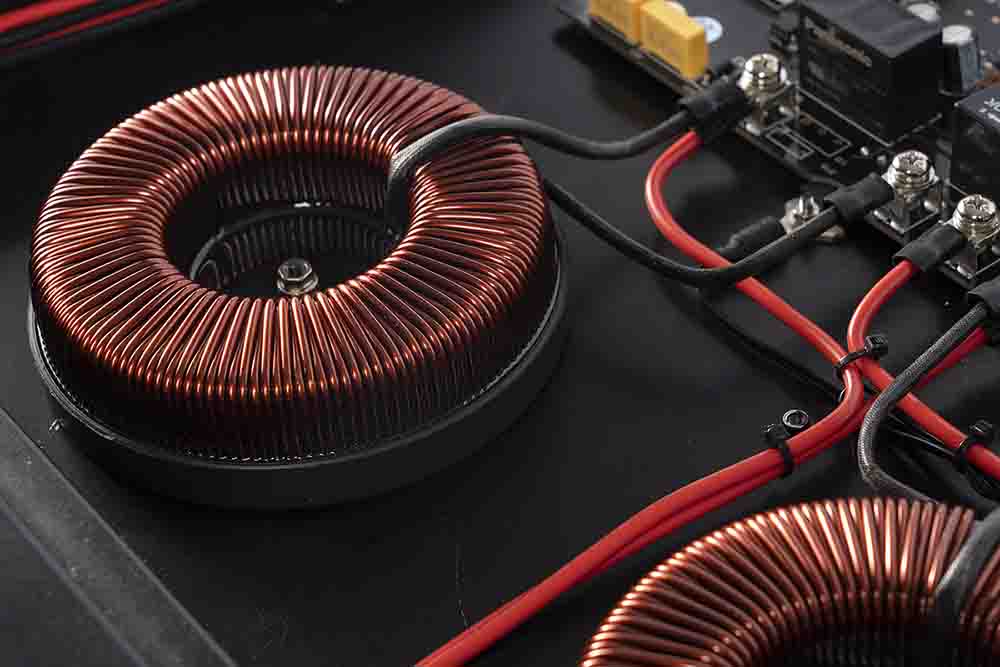

l极强抗干扰能力:符合GB/T 14218-2018一级机标准要求,扼流电感抑制电流上升时间≥450μs;

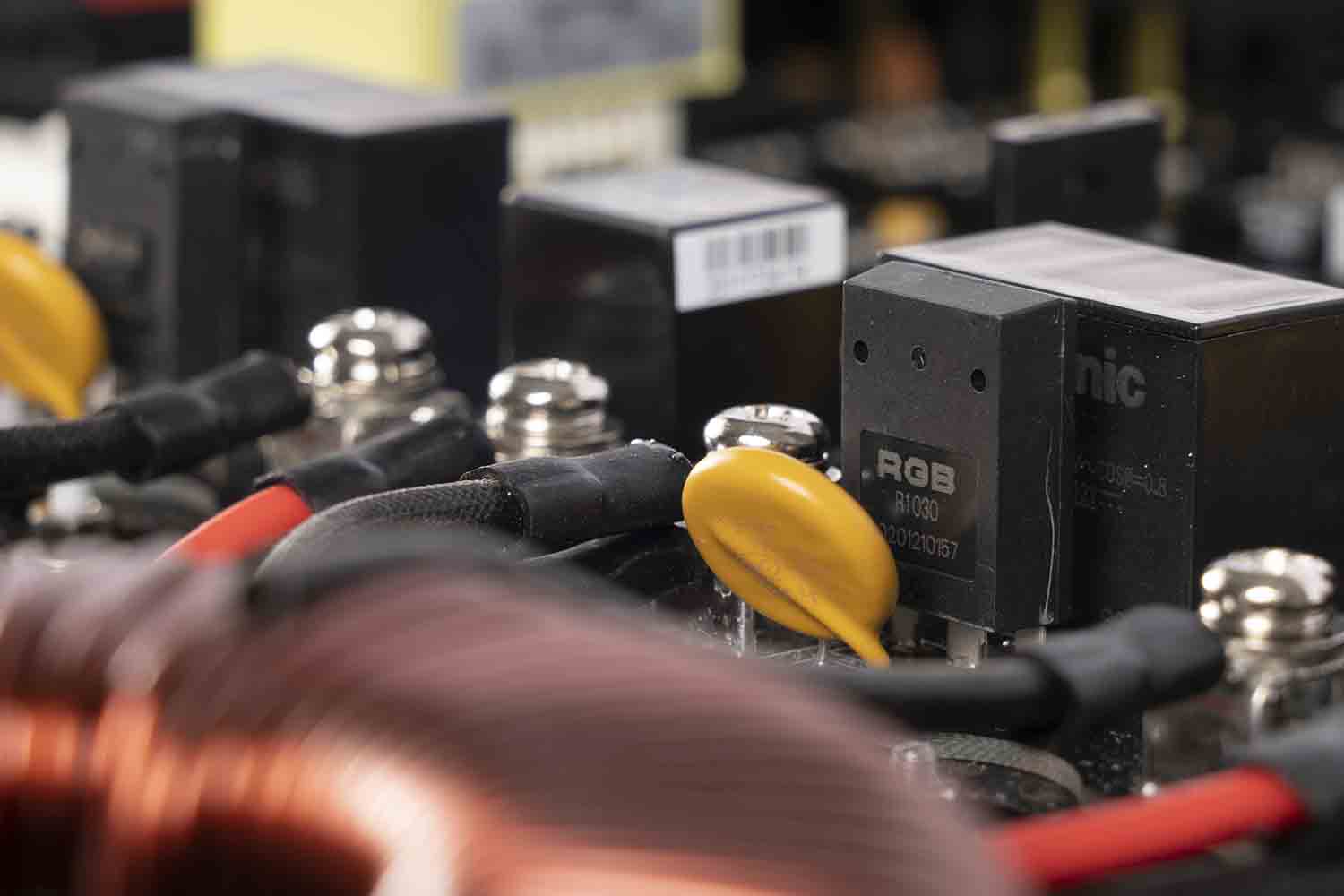

l高品质工业级继电器:直接的DC触发控制,高效抗瞬间脉冲电流,可选配高品质机械闭锁继电器;
l独有的高效散热设计:优良的风路系统设计,铝合金抽屉外壳,散热性能极佳,提高使用寿命;
l高调光精度:4096级;
l60回路、96回路两种模式;
供 电:三相五线制,单相90-240VAC、50Hz/60Hz;
信号接口:2个DMX-512、RDM、RJ45、光纤、WIFI;
正弦波保真性:<0.3%的谐波失真;
正弦波高效率:工作效率≥98%、功率因数≥0.98;
正弦波调光特性:实现无限级AC-AC(0-100%)完整的正弦波调幅调光;
上升时间:≥450μs;
每路最大负载功率: 3KW、4KW、5KW、6KW;
外观尺寸(mm):
产品型号 深 宽 高
60 路 619 595 720
96 路 619 595 2188
净重(kg):
产品型号 正弦波(5KW) 可控硅(4KW) 继电器
正弦波与继电器混合 可控硅与继电器混合
60路 360 342 309
96路 525 496 443
